Product Introduction
产品介绍
一、产品组成
TD08阻尼涂料是以聚醚氨酯/环氧树脂互穿聚合物网络为阻尼层，以无溶剂环氧树脂固化体系为约束层的复合型高性能阻尼涂料。阻尼层包括阻尼层A组和阻尼层B组两个组份。其中A组份为淡黄色粘稠液体，小铁桶3kg包装；B组份为绿色粉末，塑料袋4.5kg包装。约束层包括约束层甲组和约束层乙组（固化剂）两个组份。其中甲组份为铁红色（或黑色）膏状物，10kg铁桶包装，乙组份（固化剂）为棕红色液体，650g塑料瓶包装。
二、产品特性
本产品复合损耗因数高、阻尼温域宽(-40℃~160℃)、无毒、阻燃性好、常温反应固化、附着力强、不龟裂、不脱落、施工方便，适合于基材厚度大于5mm的平面或复杂曲面部位的减振降噪。本品可以在清洁基材或各种底层涂料上涂装，已在国内400多艘舰船及多种通风管道、隔音门窗、机械设备上使用，阻尼减振降噪效果显著，经测试结果表明：其一阶振动模态曲线的振动衰减效率为94.9%，可降低噪声8～20分贝。
三、技术指标
| 类型 | 检验项目 | 单位 | 标准值 | |
| 阻尼层 | 干燥时间 | 表干 | h | ≤6 |
| 实干 | h | ≤18 | ||
| 附着力(拉开法) | MPa | ≥1.8 | ||
| 密度 | g/cm³ | 1.1±0.1 | ||
| 约 束 层 | 干燥时间 | 表干 | h | ≤4 |
| 实干 | h | ≤12 | ||
| 硬度(邵A) | ≥95 | |||
| 阻燃性(氧指数法) | % | ≥36 | ||
| 密度 | g/cm³ | 1.5±0.1 | ||
| 复 合 后 | 复合损耗因数 | nc | ≥0.2 | |
| 耐0#柴油(90天) | 涂层不生锈、不起泡，不脱落 | |||
| 复合涂层附着力 | Mpa | ≥1.8 | ||
| 烟气毒性 | 符合FTP2010年FTP规则附件I第2部分 | |||
| 表面可燃性(低播焰) | 符合2010年FTP规则附件I第5部分 | |||
| 密度 | g/cm³ |
1.5±0.1 |
||
四、设计厚度
约束层与阻尼层总厚度为基层钢板厚度的1.5～2倍,其中阻尼层厚度为～1mm。

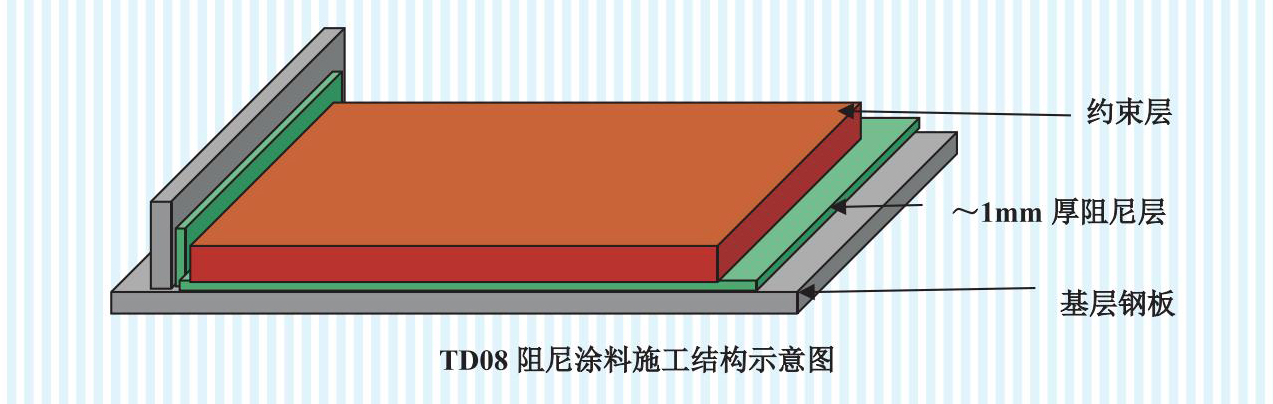

五、产品结构
